Ürün Açıklaması

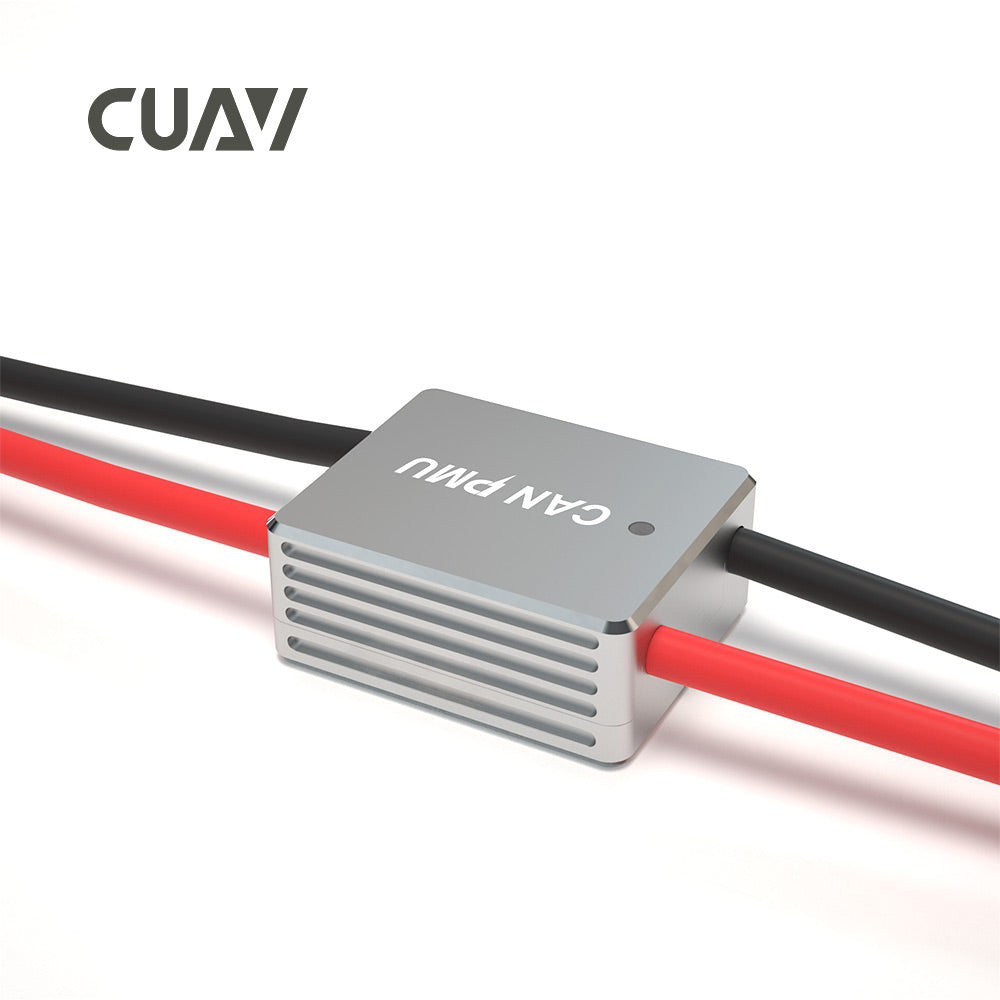

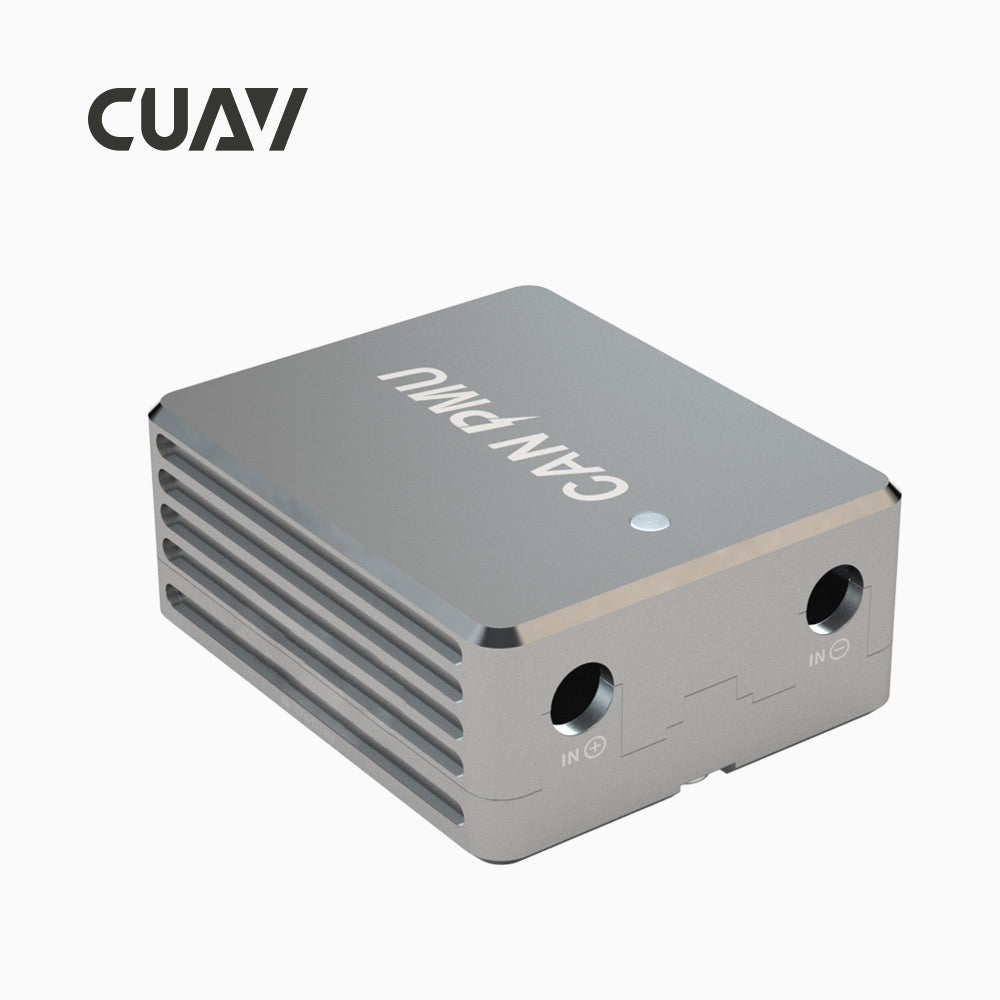

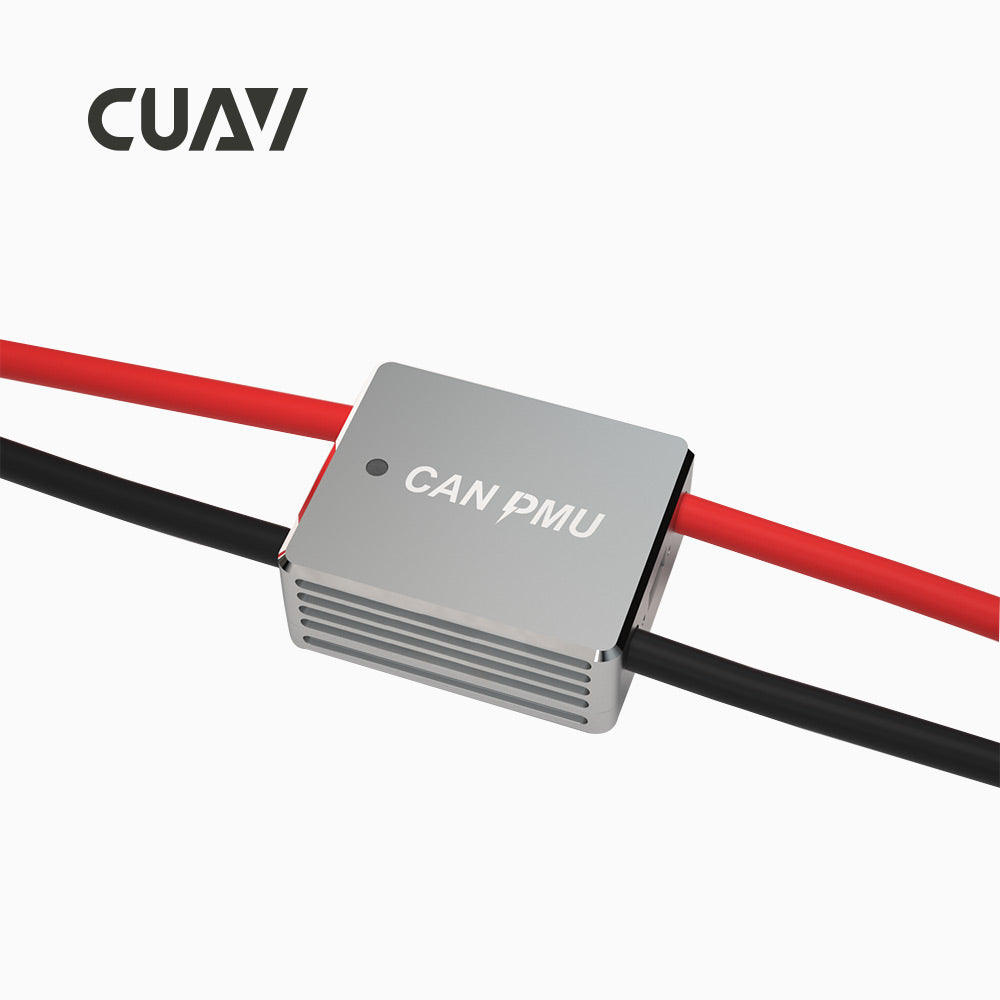

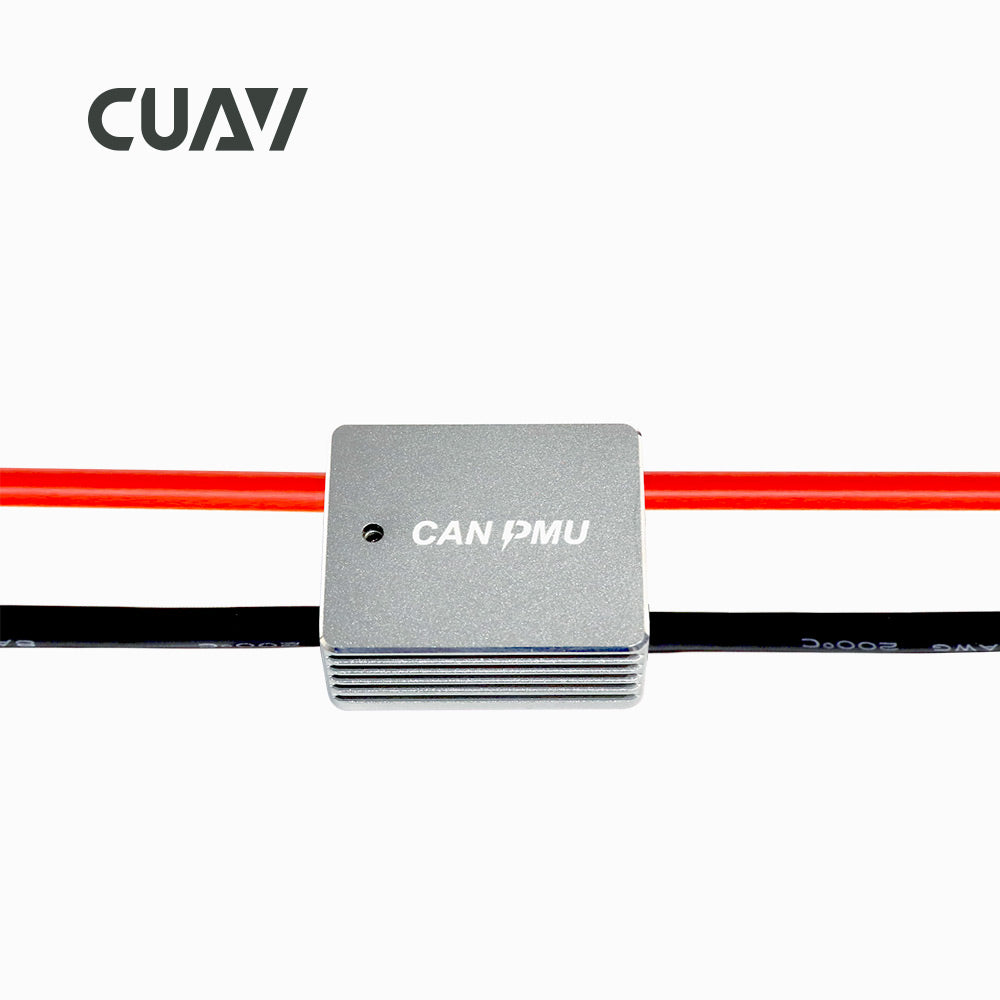

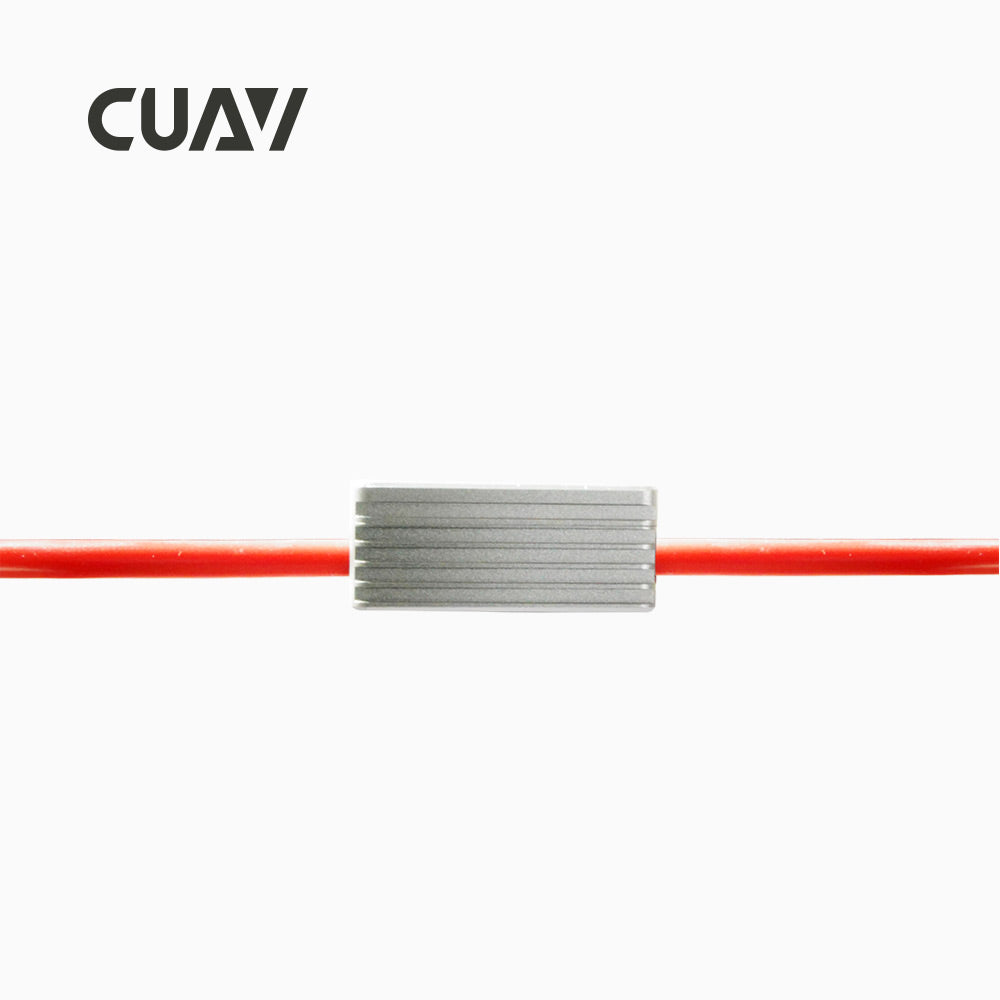

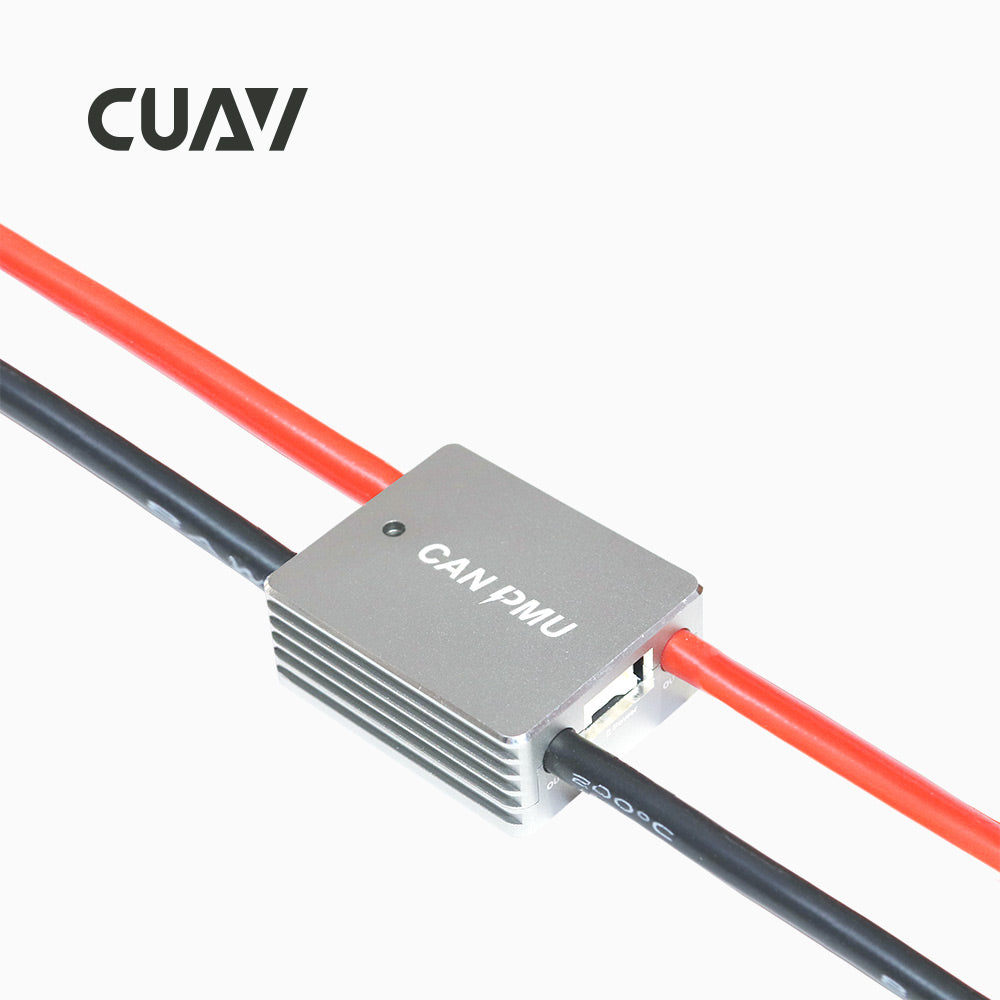

CAN PMU Güç Yönetim Modülü Özeti:
CAN PMU, dahili STM32F4 işlemciye sahip bir drone güç yönetim modülüdür; CUAV ITT kompanzasyon algoritmasını çalıştırarak drone'un voltajını ve akımını doğru bir şekilde ölçebilir; 6~62V voltaj girişini destekler ve POWER portu 5V/8A çıkış verebilir. Gelişmiş CAN veri yolu iletişimini kullanır ve standart DroneCAN protokolünü destekler; her PMU, iyi tutarlılık ve yüksek doğruluk sağlamak için fabrika düzeyinde kalibrasyon kullanır.
CAN PMU Güç Yönetim Modülü Özellikleri:
0.05V 0.1A doğruluk
5V / 5A regüle çıkış
Maksimum 62 V voltaj girişi, 110 A akım ölçümü desteği
Kendi geliştirdiği ITT algoritması
CAN PMU Güç Yönetim Modülü Teknik Özellikleri:
Ana Parametreler
İşlemci STM32F412 (32 Bit Arm Cortex -M4, 100MHz, 512KB FLASH, 256KB RAM)
Voltaj Girişi 6 ~ 62V (2 ~ 15S)
Maksimum Akım 110A
Voltaj Doğruluğu ±0.05V
Akım Doğruluğu ±0.1A
Çözünürlük 0.01A/V
Maksimum Çıkış Gücü 6000W/90s
Maksimum Kararlı Güç 5000W
Güç Portu Çıkışı 5.4V/5A
Protokol DroneCAN
Çalışma Sıcaklığı -20 ~ 100 ℃
Yazılım Güncelleme Desteği
Kalibrasyon Fabrika Kalibrasyonu
Arayüz Tipi GİRİŞ/ÇIKIŞ: XT90 (Kablo)/Amass 8.0 (Modül)
Güç: 5025850670
CAN: GHR-04V-S
Boyut: 46,5 × 38,5 × 22,5 mm
Ağırlık: 76 g
Dijital iletişim güvenli ve güvenilir
CAN PMU, standart UAVCAN dijital iletişim protokolünü kullanır ve tüm bilgiler dijital olarak iletilir, böylece geleneksel ADC'nin kolayca zayıflaması ve parazitlenmesinden kaynaklanan hatalar önlenir.
Doğru güç tüketimi tahmini
Dahili olarak, 100 Hz'in üzerinde gerçek zamanlı olarak örnekleme yapılabilir ve güç tüketimi/anlık güç tüketimi gerçek zamanlı olarak hesaplanabilir. Doğru güç tüketimi bilgileri, daha güvenli ve kontrol edilebilir uçuş görevleri için uçuş kontrolüne iletilebilir.
Düşük EMl, 5A yüksek Akım kontrollü çıkış
LT8645S çipli dahili voltaj regülatörü, 62V girişi destekler, 5.4V/8A senkron buck regülatörü, ultra düşük EMI ve EMC ile %95'e varan dönüşüm verimliliği ile sektörün İnsansız Sistemler kontrolör çevre birimleri ve büyük uygulama ihtiyaçlarını karşılar.
*Maksimum anlık çıkış akımı 8A, maksimum sürekli çıkış akımı 5A
CUAV, yüksek hassasiyetli ölçüme yardımcı olmak için bağımsız olarak iTT algoritmaları geliştirir
CAN PMU, farklı çalışma sıcaklık empedans değişikliklerinden kaynaklanan ölçüm hatasını telafi etmek için kendi geliştirdiği iTT (empedans tem, sıcaklık izleme) algoritmasını kullanır ve bu sayede CAN PMU, çeşitli çalışma sıcaklıklarında tutarlı yüksek hassasiyetli voltaj ve akım ölçümleri sağlar.
CUA, yüksek hassasiyetli ölçüme yardımcı olmak için bağımsız olarak iTT algoritmaları geliştirir
